Гидравлические барьеры агропрома: инженерный разбор сетчатых фильтров 2" и 3"
В современных системах орошения, водоподготовки и механизированного внесения средств защиты растений (СЗР) насосное оборудование подвергается экстремальным нагрузкам. Главный враг центробежных и мембранных насосов — абразивные частицы: песок, ил, органический мусор и минеральные взвеси. Попадание твердой фракции в рабочую камеру насоса приводит к кавитационному износу лопаток, деформации клапанов и выходу из строя дорогостоящей автоматики. Первичным эшелоном обороны выступают линейные всасывающие фильтры. Инженерный анализ моделей с присоединительной резьбой 2 дюйма (DN50) и 3 дюйма (DN80) раскрывает их критическую роль в обеспечении жизненного цикла аграрной гидравлики.

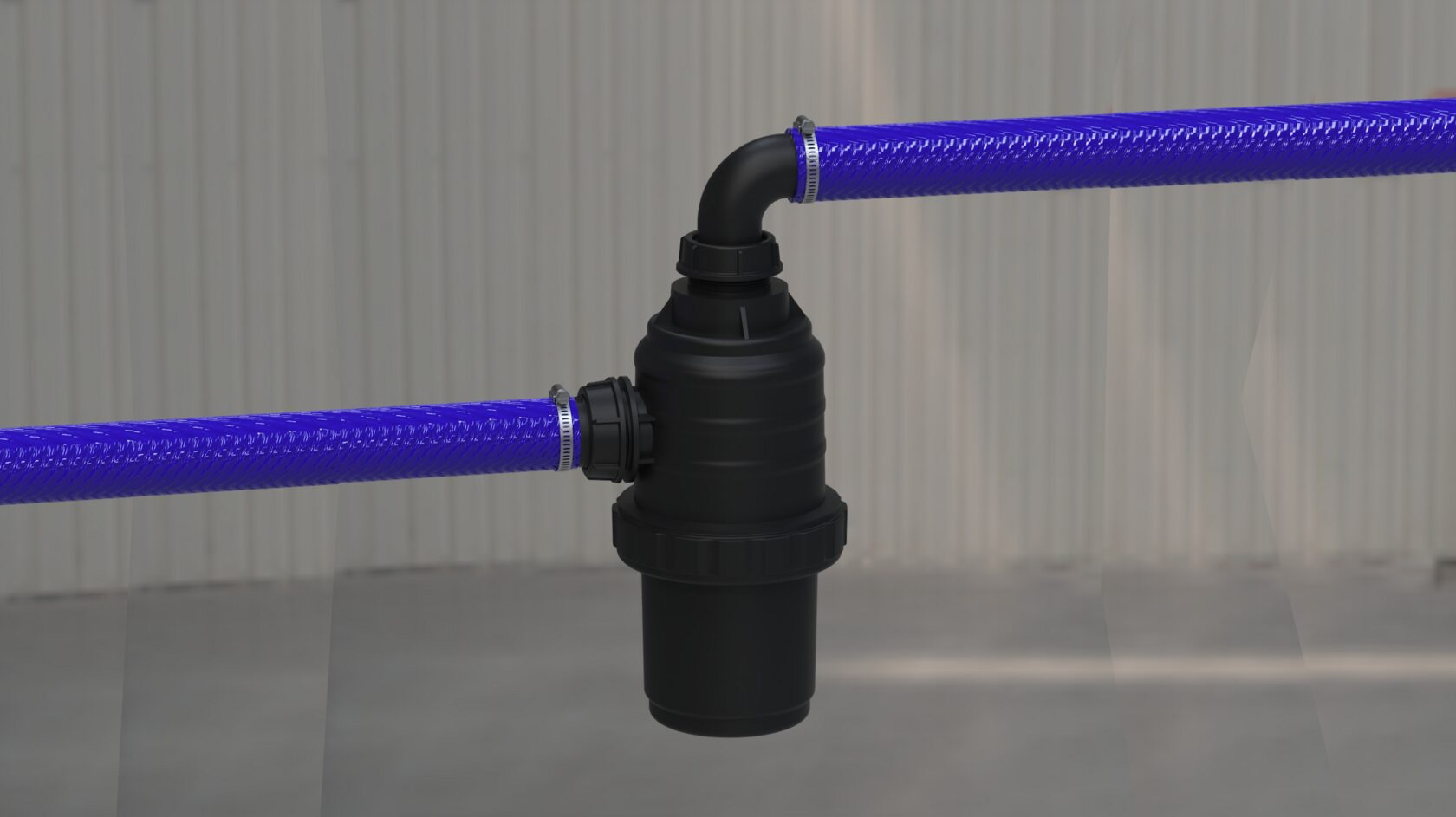

Конструктивные особенности и материалы Всасывающий фильтр устанавливается непосредственно на заборном трубопроводе перед насосом. Его архитектура строго подчинена законам гидродинамики для минимизации потерь давления (NPSH — Net Positive Suction Head) во избежание кавитации.

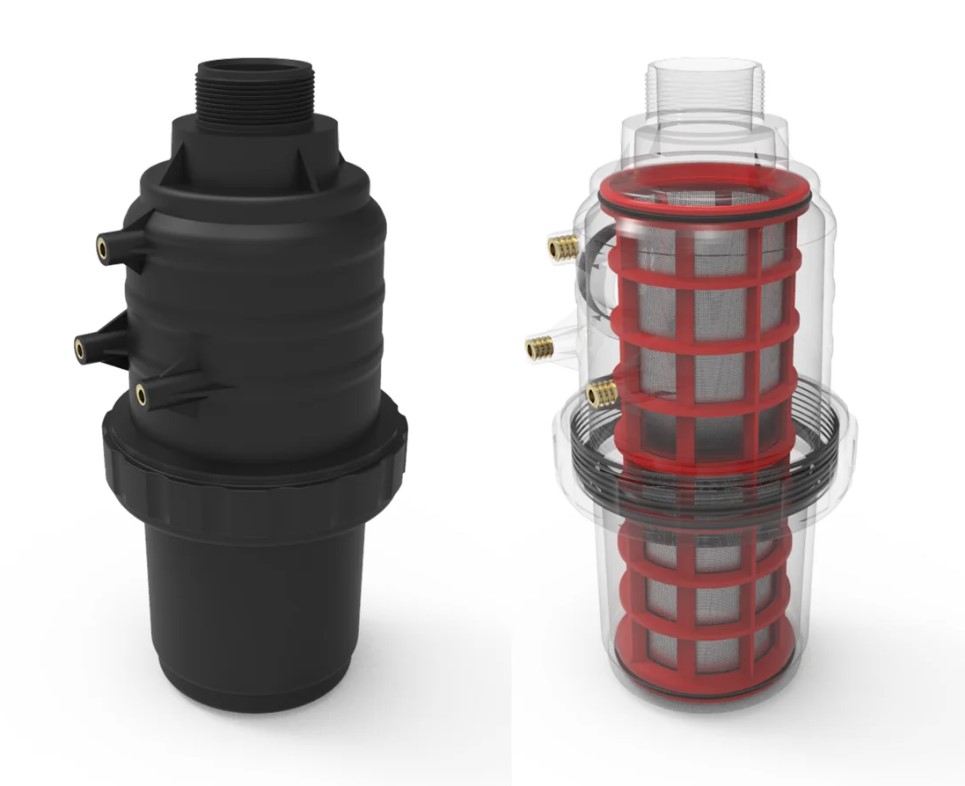

Корпус фильтра изготавливается из армированного стекловолокном полипропилена или ударопрочного нейлона. Выбор полимеров обусловлен необходимостью сопротивления гидроударам, химической инертности к удобрениям (включая агрессивные сульфатные комплексы) и ультрафиолетовому излучению при длительной эксплуатации под открытым небом. В отличие от латунных аналогов, пластик не подвержен электрохимической коррозии при контакте со стальной арматурой трубопроводов.

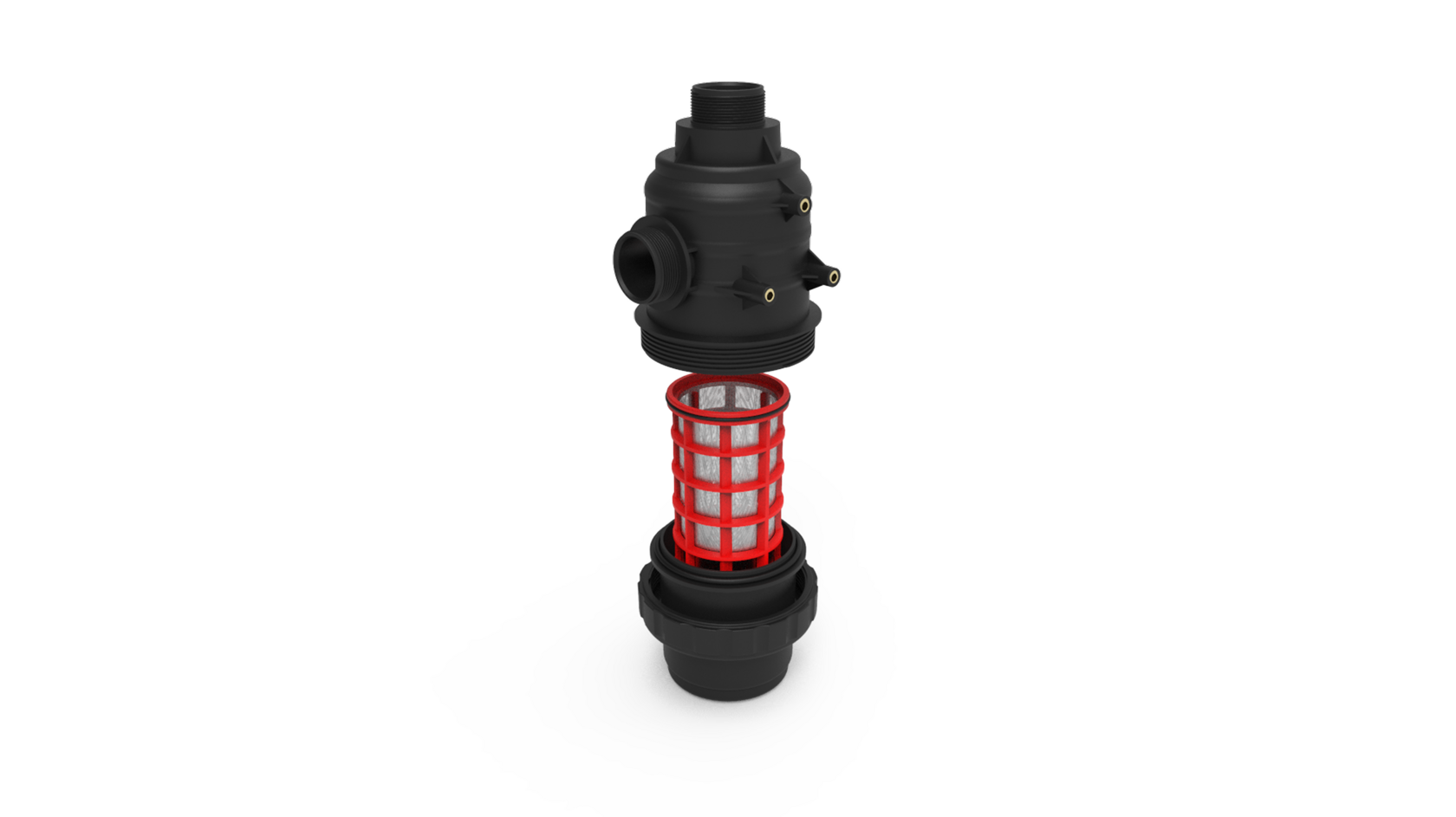

Фильтрующий элемент представляет собой перфорированный цилиндр с натянутой сеткой. Стандарт индустрии для систем капельного полива и подготовки воды — сетка размером 32 меш (mesh). Согласно классификации ASTM, это соответствует размеру ячейки около 500 микрон (0,5 мм). Такая фракция является пороговой: она надежно отсекает гравийную пыль и ракушечник, но обладает достаточной пропускной способностью, чтобы не забиваться мелкодисперсным илом каждые полчаса работы. Для сравнения, стандартные инжекторы удобрений требуют чистоты потока именно на уровне 80–120 mesh, поэтому магистральный фильтр на 32 меш выступает необходимым предварительным звеном очистки.
Технические характеристики и масштабируемость (на базе модели арт. 8101000) Анализ конкретной спецификации промышленного фильтра демонстрирует расчетные параметры для крупных хозяйств:
- Типоразмер: 2", 3" (вход/выход — внешняя резьба BSP/NPT).
- Производительность: до 800 литров в минуту (48 кубометров в час).
- Габариты: длина 394 мм, ширина по фланцам 230 мм.
- Масса: 2,5 кг.
Ключевое преимущество линейки заключается в геометрической и гидравлической масштабируемости. Фильтр 2" рассчитан на рабочие потоки 200–400 л/мин и идеально подходит для дизельных помп среднего класса, обслуживающих поливные системы площадью до 50 гектар. Модель 3", способная пропускать до 800 л/мин, закрывает потребности мощных оросительных узлов, стационарных станций водоподготовки и логистических резервуаров объемом свыше 100 кубов. Использование внешней резьбы упрощает монтаж через разборные муфты типа «Камлок» (Camlock), что критически важно для быстрого развертывания сезонных лагерей полива без применения сварочных работ.
Преимущества внедрения в технологические цепочки
- Пассивная защита. Стоимость фильтрующего узла составляет менее 1% от цены мощного насоса. Предотвращение попадания одного камня в улитку насоса окупает установку всей батареи фильтров за один рабочий цикл.
- Энергоэффективность. Чистая крыльчатка сохраняет расчетный гидравлический КПД. Загрязнение рабочего колеса всего на 1–2 мм увеличивает токовую нагрузку на привод (или расход топлива ДВС) на 10–15%, создавая эффект искусственного дросселирования.
- Унификация обслуживания. Сетка 32 меш стала отраслевым стандартом де-факто. Это позволяет агрономам унифицировать склад запчастей. Обслуживание сводится к визуальному осмотру и промывке струей чистой воды; демонтаж занимает менее двух минут благодаря быстросъемным соединениям.
- Точность фертигации. В системах автоматического смешивания жидких комплексных удобрений (ЖКУ) любой сор на входе искажает работу поплавковых датчиков расхода (Flow-meters). Предварительная фильтрация гарантирует соблюдение рецептуры питания растений.
Практика эксплуатации и типичные ошибки Главная эксплуатационная ошибка — пренебрежение герметизацией резьбовых соединений. При работе на всасывании малейший подсос воздуха через тефлоновую ленту, намотанную неправильной стороной, вызывает падение напора и разрыв сплошности потока. Оптимально использовать анаэробные герметики средней фиксации. Вторая проблема — работа фильтра «всухую». Полимерная сетка боится сухого трения твердых частиц. Перед запуском линии корпус фильтра и заборный рукав должны быть предварительно заполнены водой (пролив системы).
Заключение Выбор между диаметром 2" и 3" диктуется исключительно дебитом источника водозабора и мощностью насосной группы. Для локальных скважин и небольших накопителей достаточно двухдюймового барьера. Для открытых водоемов (каналы, пруды), где концентрация взвеси максимальна, а требуемые объемы подачи исчисляются тысячами кубометров в сутки, трехдюймовый сетчатый фильтр становится обязательным элементом инфраструктуры. Грамотно спроектированная каскадная система фильтрации переводит обслуживание насосного парка из режима аварийного ремонта в режим регламентного ТО, обеспечивая бесперебойность поливочного сезона вне зависимости от качества исходной воды.
